平成25年度設計製図U
JABEEの要請に対応すべく本年度の設計製図は,課題発見と問題解決のための設計製図の授業とした.学生自ら身近な問題を発見し,それを解決するための装置を考え,設計と図面化を行い,モデルを作製するものとした.
以下に授業の概要を示す.
![]() | ![]() | ![]() |
![]() | ![]() | ![]() |

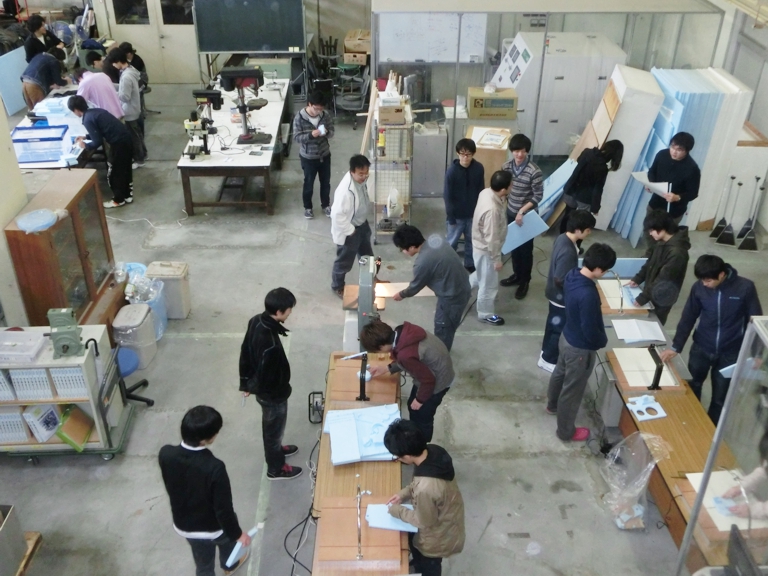

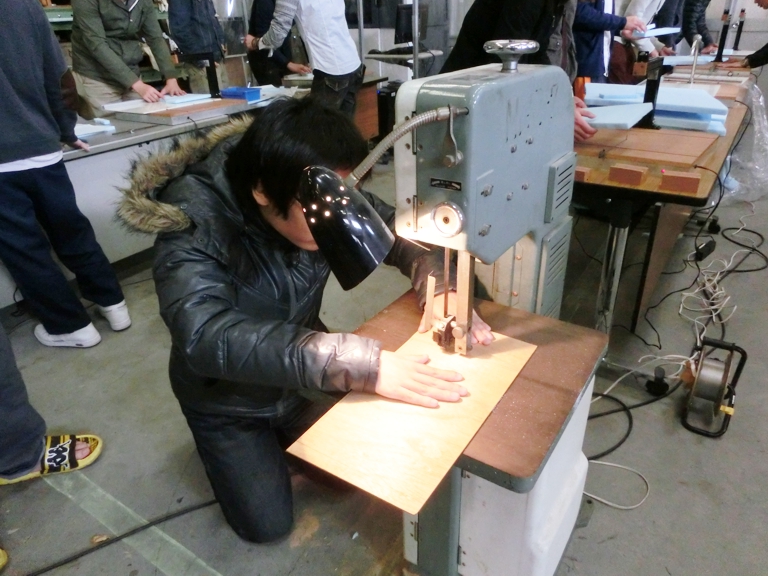

グループごとのモデル製作・製作品発表会の様子 |
設計製図U日程
●4〜5人グループ(19グループ)
__・01:夏休みレポート(個人)提出, 授業の再説明,
電子特許図書館の利用方法説明
__・02:課題についての話し合い
__・03:課題についての話し合い
__・04:課題についての話し合い
__ 製作予定の“もの”の独創性・製作可能性等を判断し、
__ 各チームの“もの”を決定。(電子特許図書館の利用)
__ 各チームでの打合せ・ポンチ絵,仕様,機構,使用材料等の話し合い
__ プレゼン資料の作成
__・05:チーム毎に,課題の発表会・学生同士の評価
__・06:図面(組み立て図・部品図)の作製
__・07:図面(組み立て図・部品図)の作製
__・08:図面(組み立て図・部品図)の作製
__・09:図面(組み立て図・部品図)の提出
__・10:図面から,モデルを作製(外観・機構)
__・11:図面から,モデルを作製(外観・機構)
__・12:図面から,モデルを作製(外観・機構)
__・13:図面から,モデルを作製(外観・機構)
__・14:モデルの完成
__・15:”もの”の説明発表会・学生同士の評価
夏休みレポート作製方法
4つの課題について、・・・・そのうち2つ・現場調査結果
・課題解決方法・手法
・製作物のポンチ絵・大きさ
・製作物の機構の説明
・製作物の新規性と独創性(独自の工夫箇所 最低3カ所)
・使用する材料,部品のリスト
提出仕様書の内容
__・課題名
__・課題に対する,現状・問題点
__・問題点の解決方法と,その手法を用いた理由
__・課題の観点(与えられたもの・必修条件)の選択とその選択理由
__・その製品のコンセプト(利点・工夫する点)
__・ポンチ絵(おおよその大きさ,外観,機構など)
__・使用する材料,部品のリスト
社会福祉貢献型テーマ:パワーアシスト装置
<課題>重い物を運んだり、持ち上げるとき、一人ではできなく他の人に助けてもらうことが多い。そのよ
うな作業を、一人でできるようになる『パワーアシスト装置』を製作せよ。アシスト対象は各自適
宜決めること。たとえば、ベッドから車椅子まで要介護者を移動させるなど。
昨年度の例
・大きさ 縦300×横300×高さ300の立方体
・重さ 30kg
<現場調査をせよ!>
・体のどこをサポートすべきか?(サポート箇所は何カ所必要か?)
・どのような体勢の時アシストを必要とするか?
・・・・・
<仕様>
・コンパクトで、シンプルな構造とすること。
機械的な機構を有すること。
・電動の物は用いない。パワー源は、人間の力・油圧など。
・誰でも使用できる物とすること。
環境問題解決型テーマ:ゴミ拾いアシスト装置
<課題>毎月キャンパスクリーンデイがあり、校内の屋外を中心に教職員・学生が一丸となって掃除を行っ
ている。その際、市販のほうき・ちり取り・スコップなどを用いて掃除を行うのだが、うまくとれ
ないゴミなどがあり、時間を要している。
短時間に効率よくゴミを回収できる『ゴミ拾いアシスト装置(手動掃除ロボット・機構を有する用
具)』を製作せよ!
<現場調査をせよ!>
・ゴミの種類は?
・微小な段差はないか? 段差部分・角にあるゴミをどう回収する?
・ゴミを拾う動作、選別する動作、回収する動作はどうする?
<仕様>
・コンパクトで、シンプルな構造とすること。
機械的な機構を有すること。
・電動の物は用いない。パワー源は、人間の力・油圧など。
・誰でも使用できる物とすること。
・屋外で使用するため、耐久性を有すること。
災害対策型テーマ:道路の瓦礫を撤去する装置
<課題>大地震などの災害時には、道路が瓦礫で寸断されることがある。迅速に救援物資を届けるために、すぐに
道路を使えるようにしなければならない。停電時でも簡単に瓦礫を撤去するための装置を製作せよ!
・車1台通れるくらいの瓦礫を撤去する
・集めた瓦礫は、とりあえず脇に寄せておくようにする
<現場調査をせよ!>
・瓦礫の大きさ・重さは?
・集める・寄せる動作はどうする?
・出入り口の幅は?
・・・・
<仕様>
・コンパクトで、シンプルな構造とすること。
・電動の物は用いない。パワー源は、人間の力・油圧など。
・誰でも使用できる物とすること。
製作された作品の一例

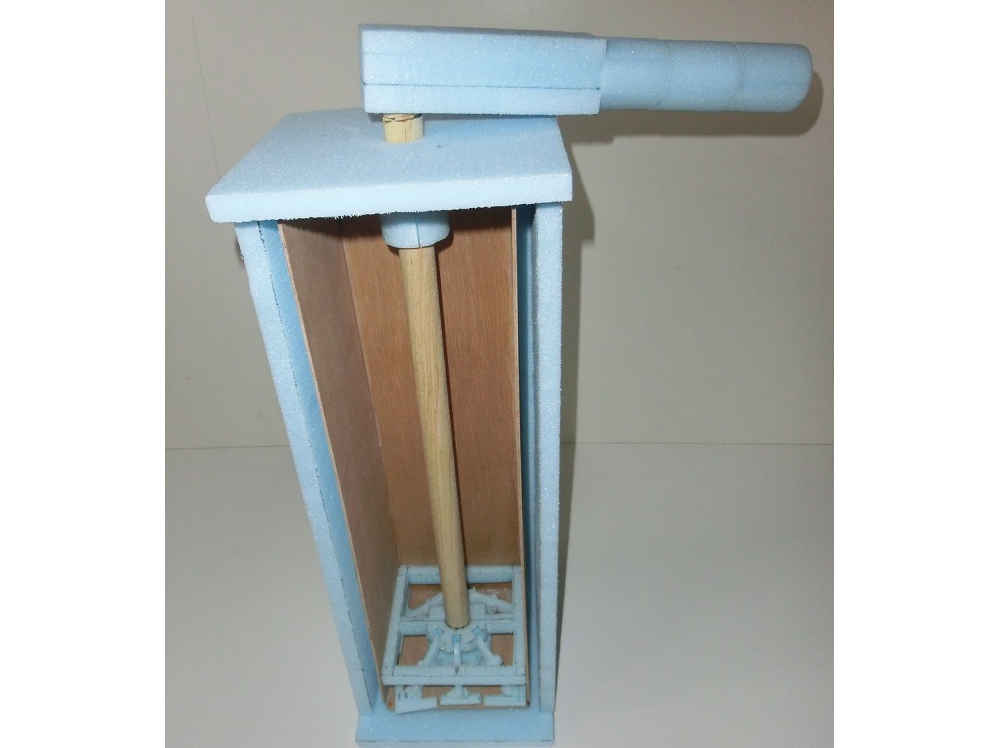

![]() 1班 切り取り線メーカー(紙パック用) |

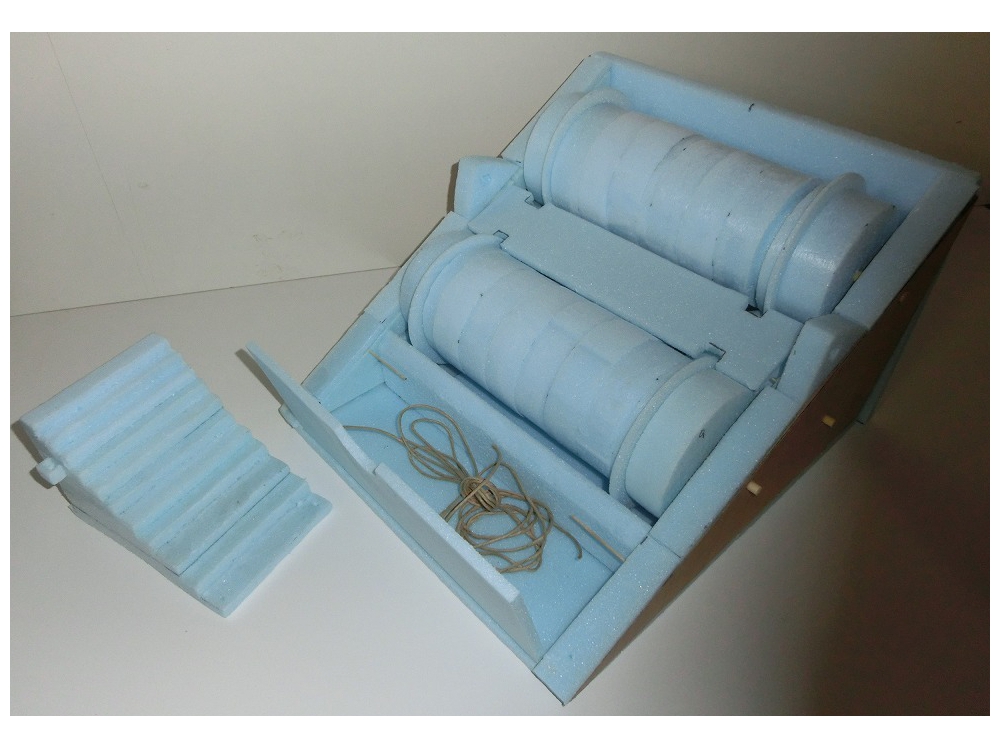

![]() 2班 緊急レッカー装置 |

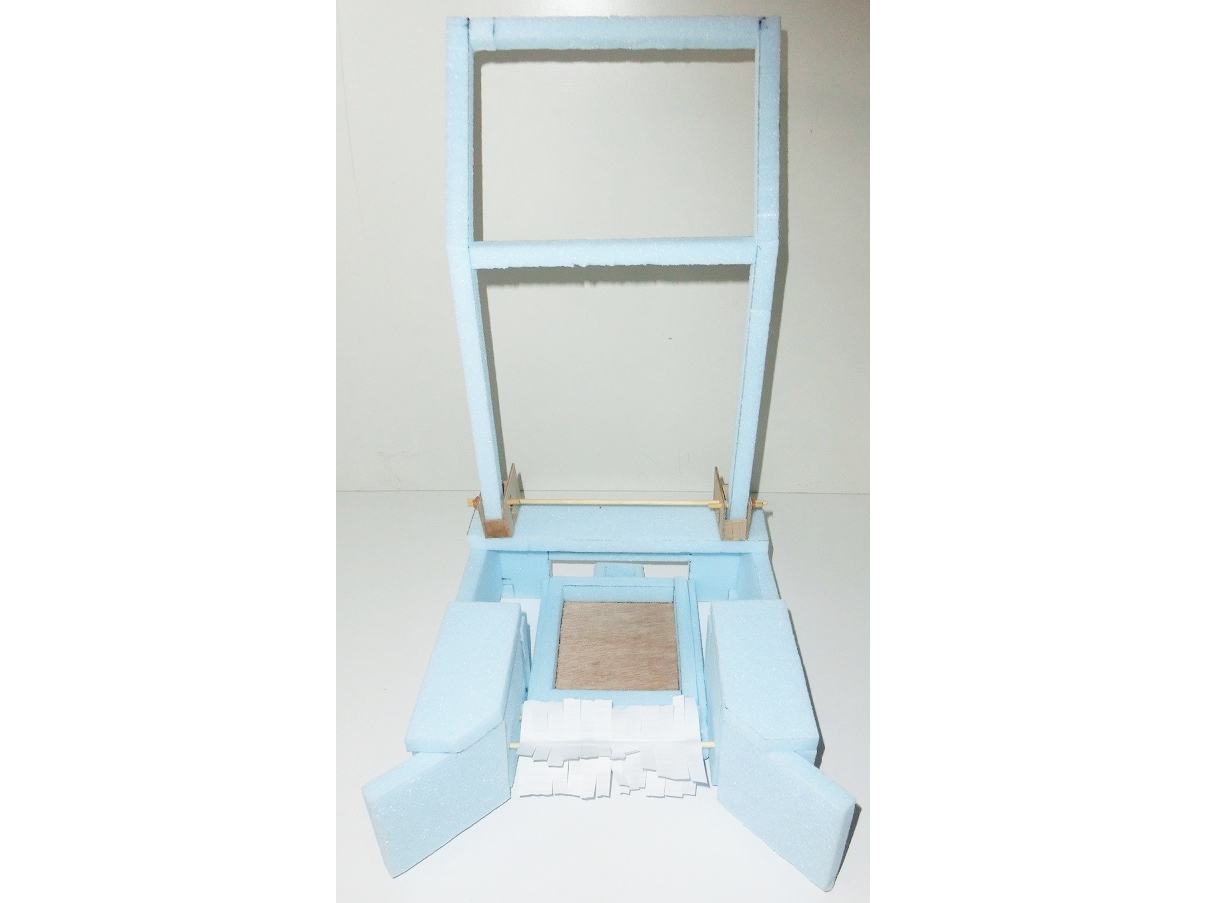

![]() 3班 手押し型屋外掃除機 |

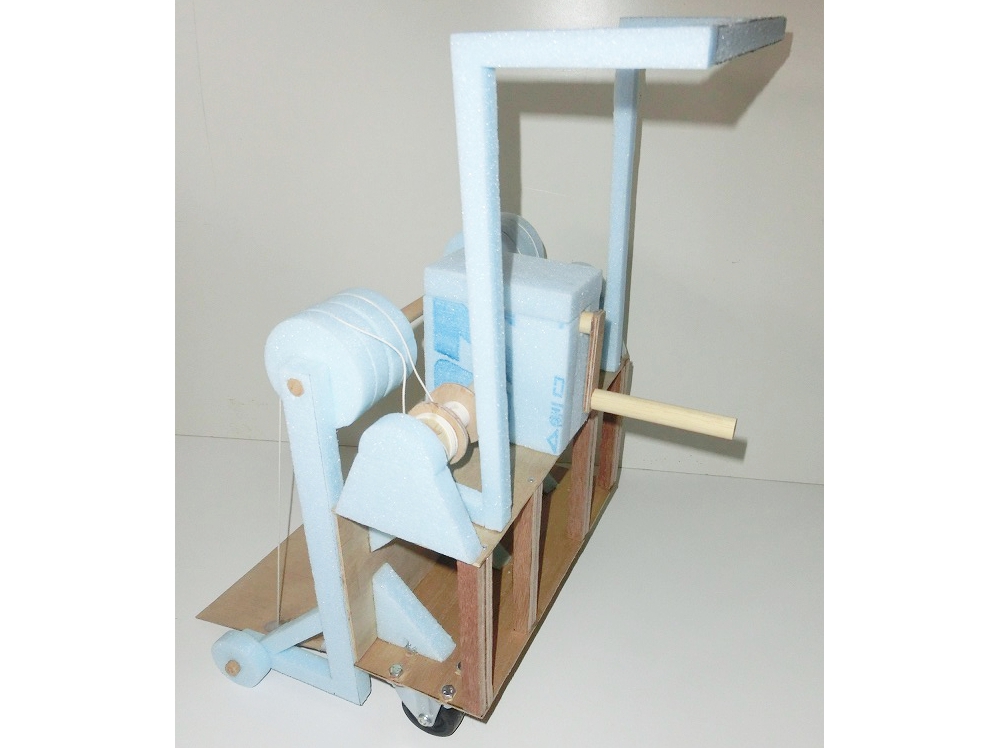

![]() 4班がれき除去装置 |

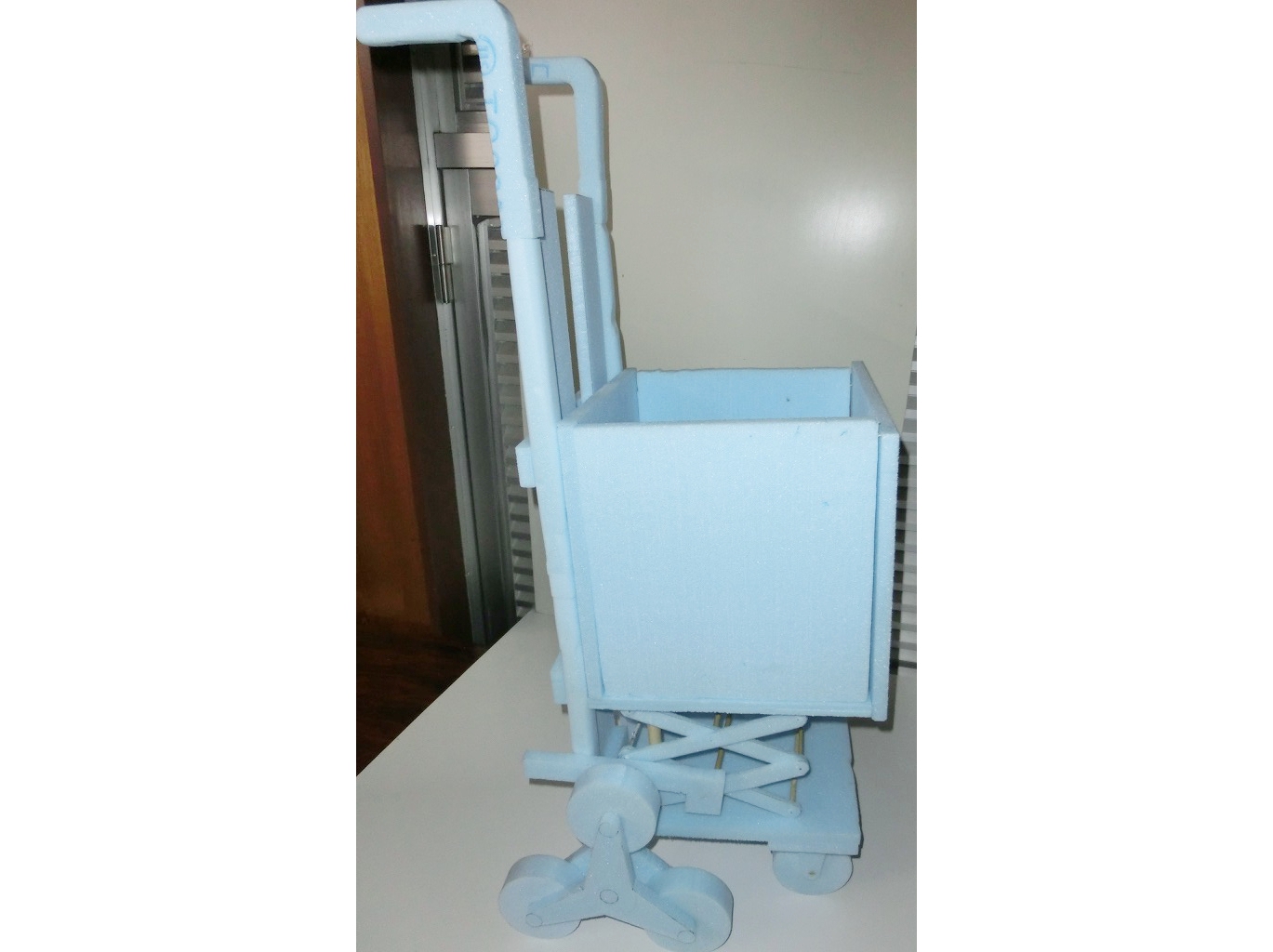

![]() 5班 ころころリフト |

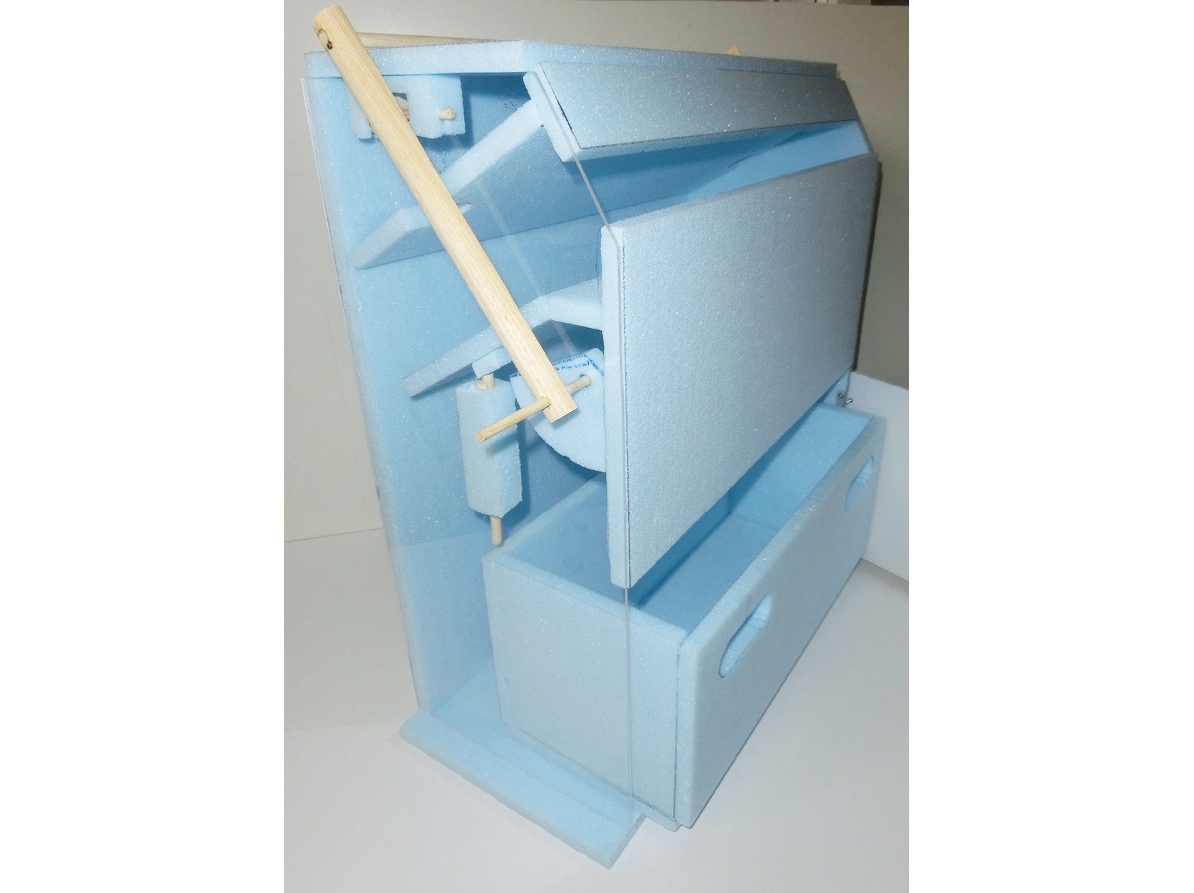

![]() 6班 ペットボトル減容器「ぺったんこ」 |

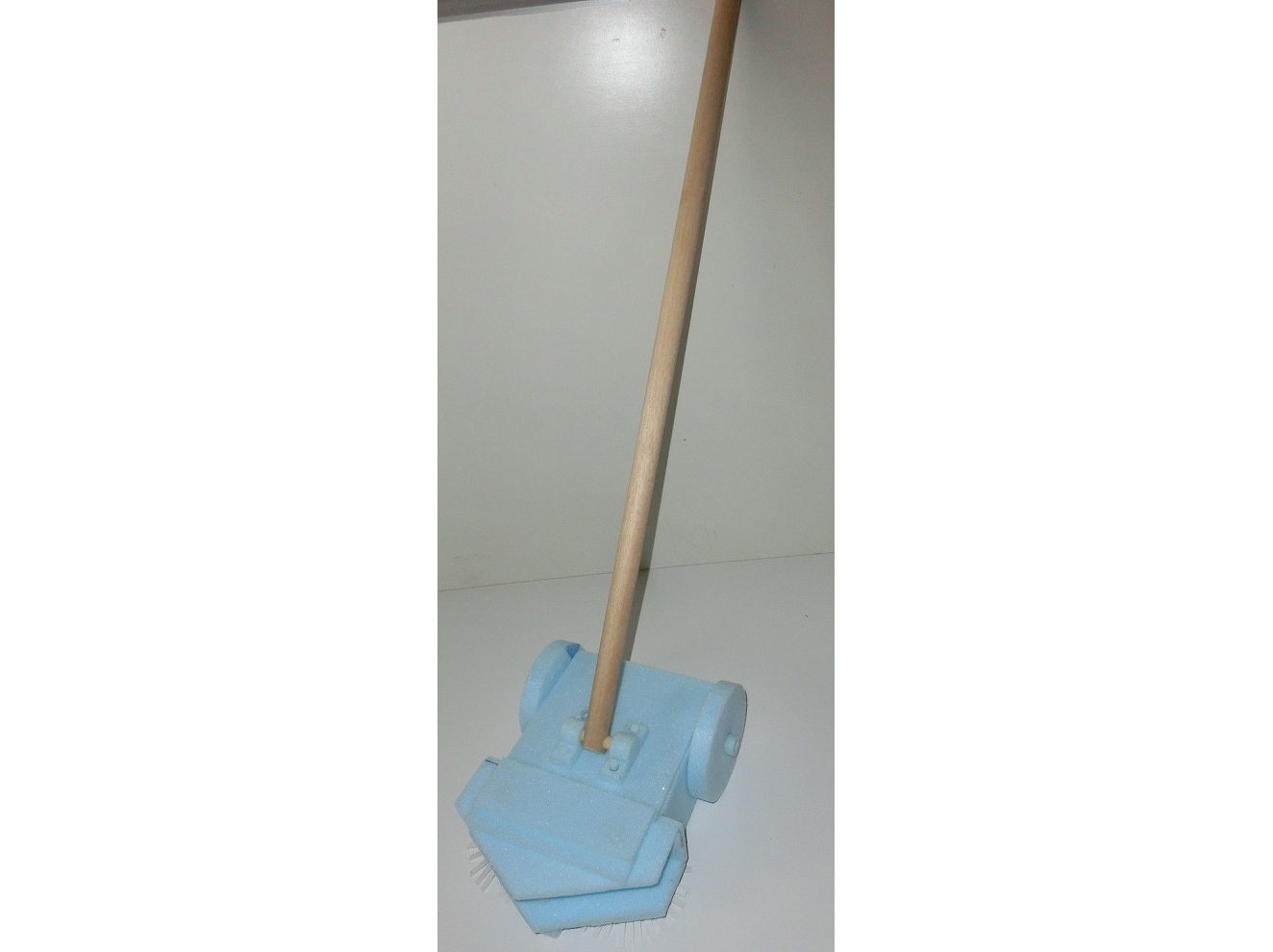

![]() 7班 チリゴミ回収装置 |

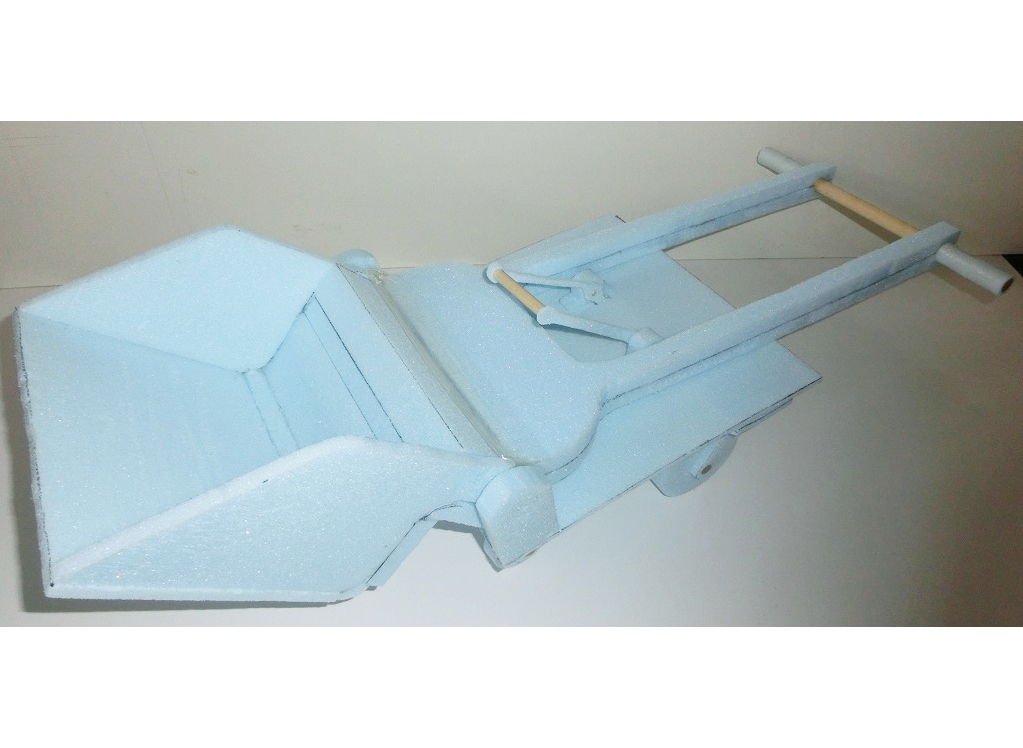

![]() 8班 人力瓦礫除去装置 |

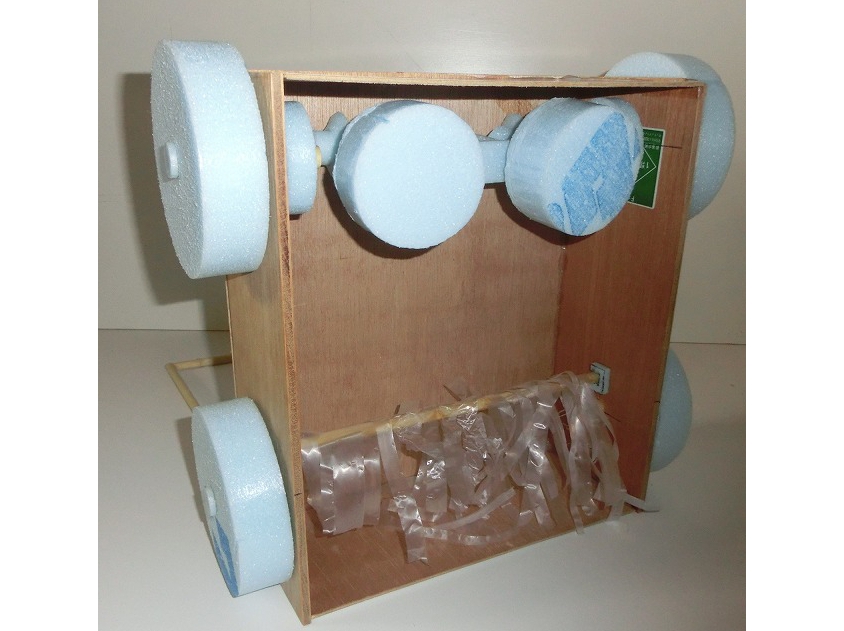

![]() 9班 ごみ回収装置 |

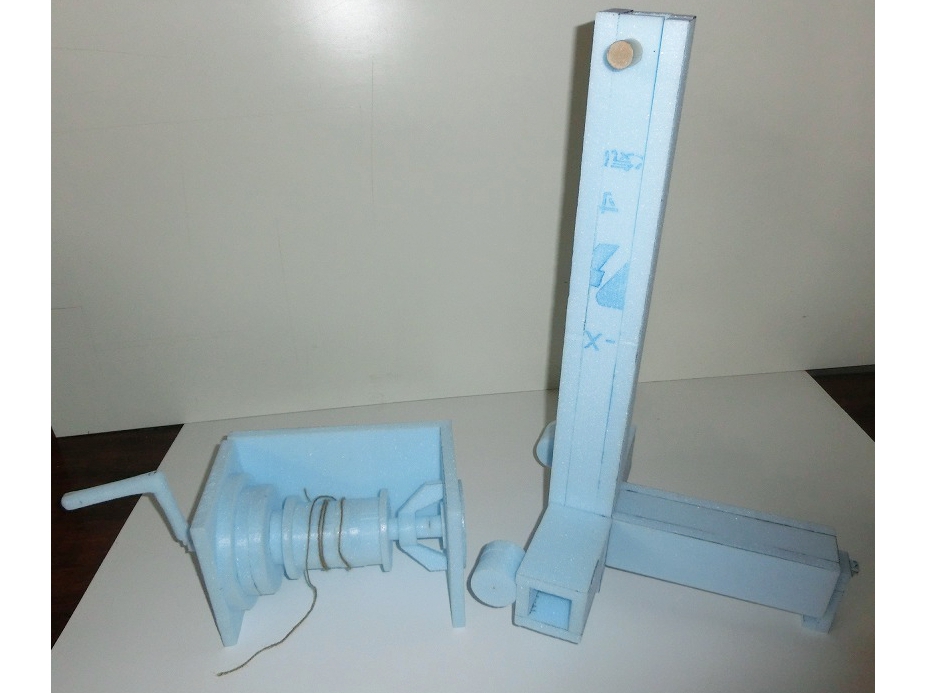

![]() 10班 SH10M〜側溝をはぐる10班のマシン〜 |

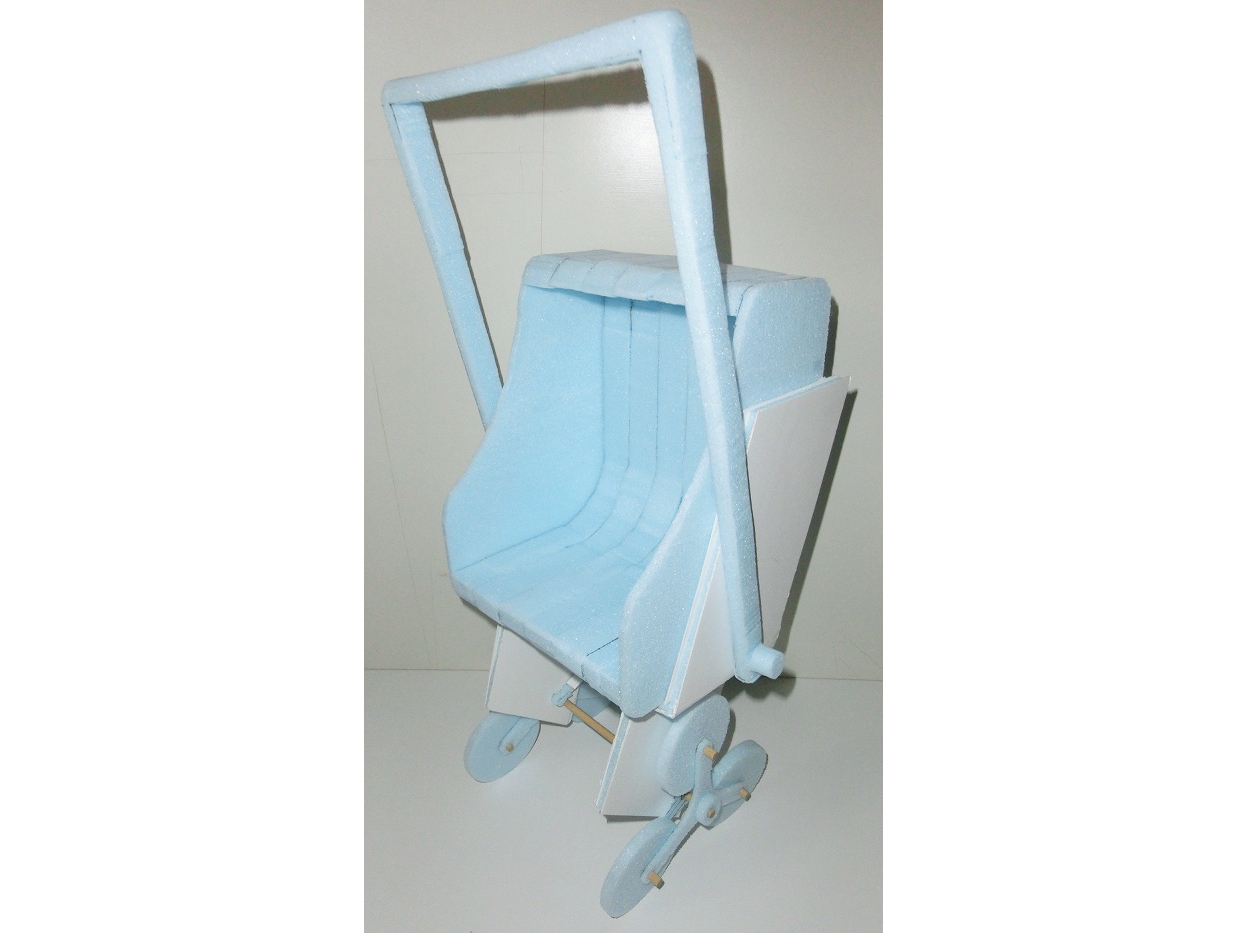

![]() 11班 階段らくらくベビーカー |

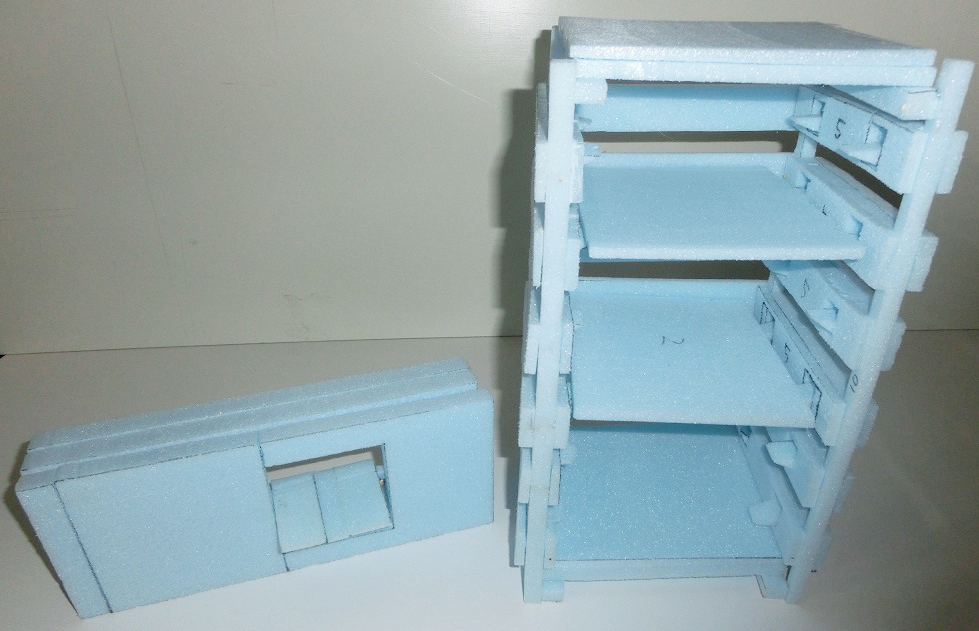

![]() 12班 調整自在靴箱 |

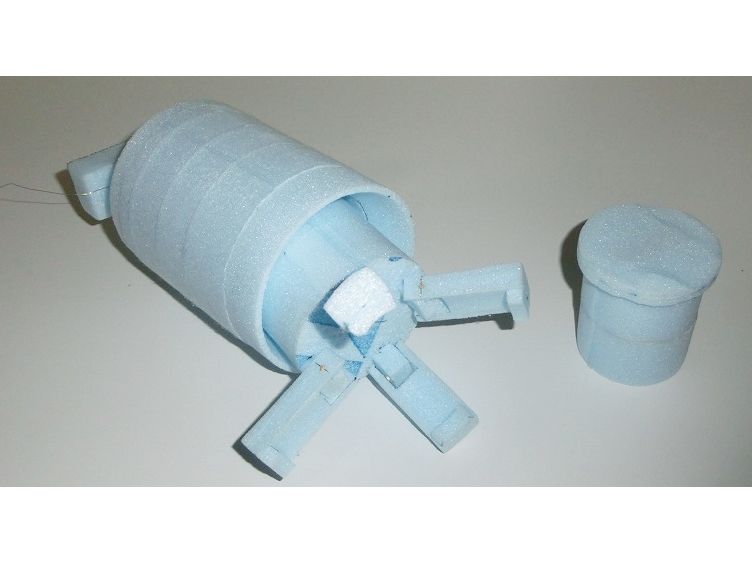

![]() 13班 フタ開け器(仮) |

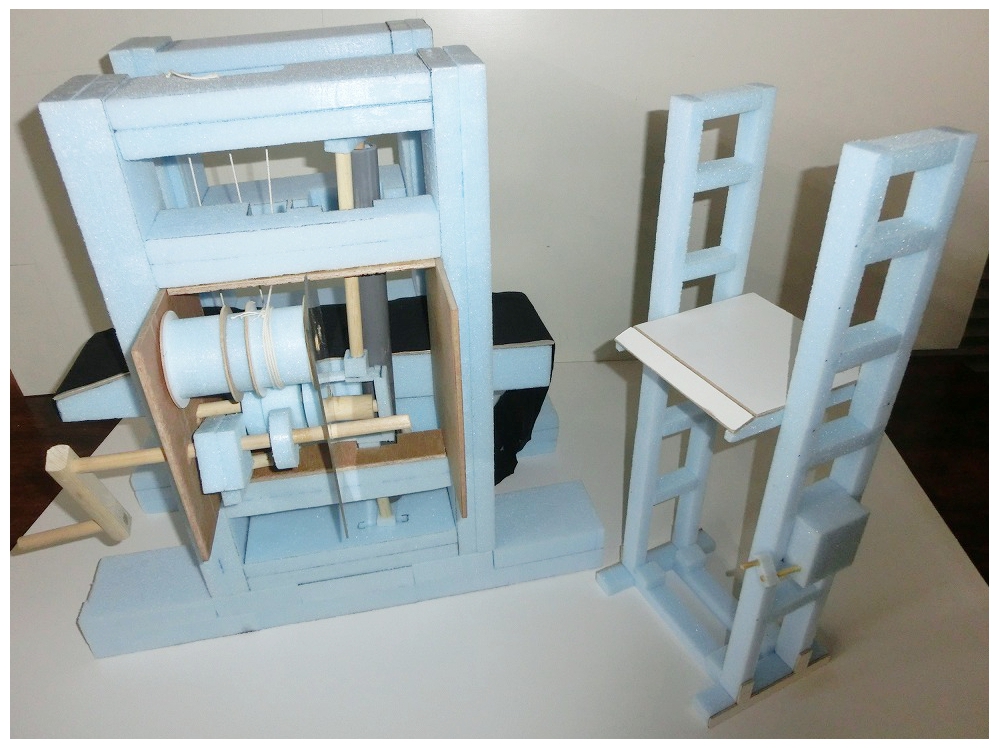

![]() 14班 家庭で使える!! 荷物用リフト |

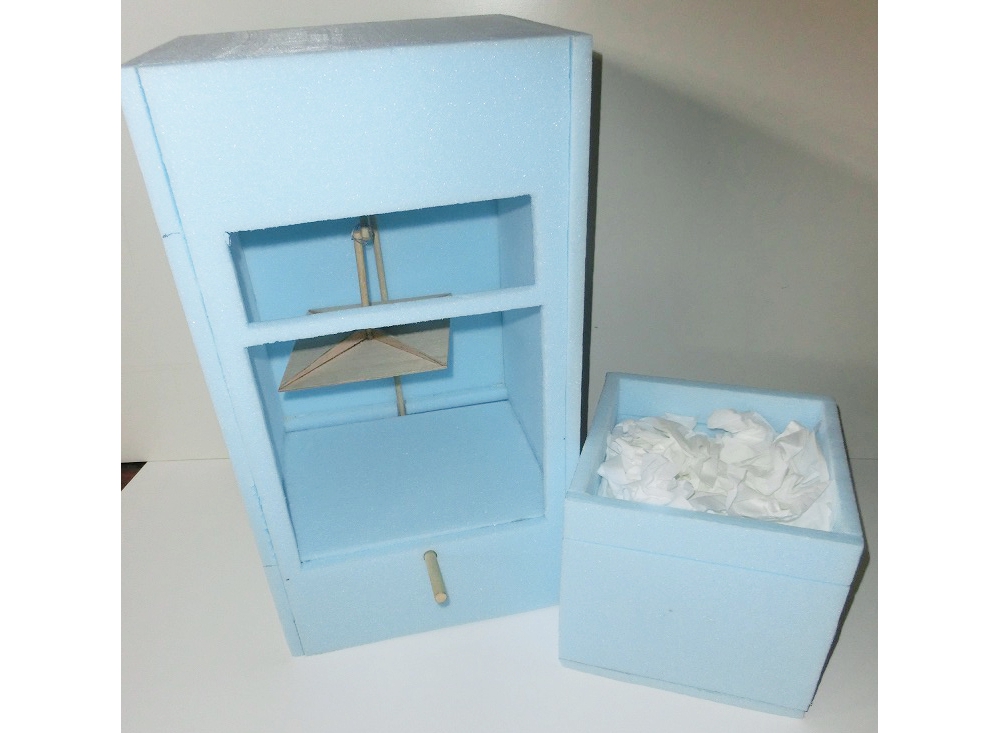

![]() 15班 ゴミ回収アシスト装置 |

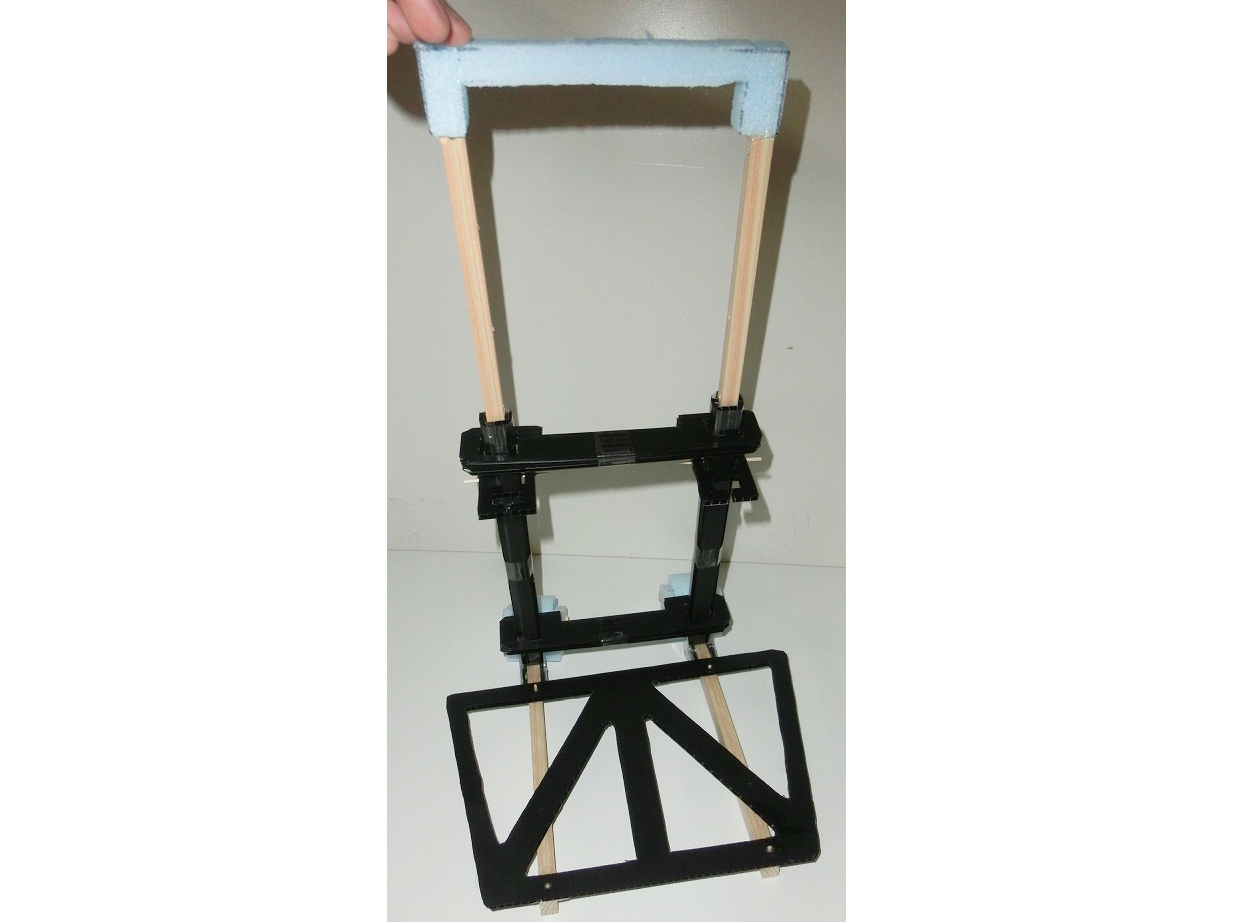

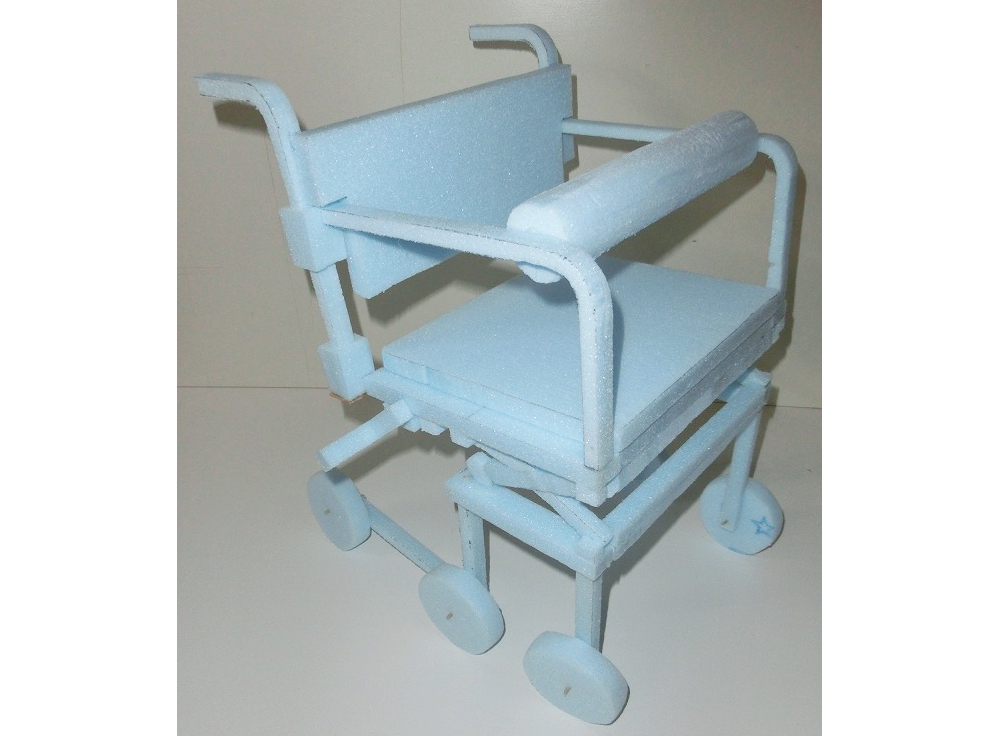

![]() 16班 車いす用簡易移乗装置 |

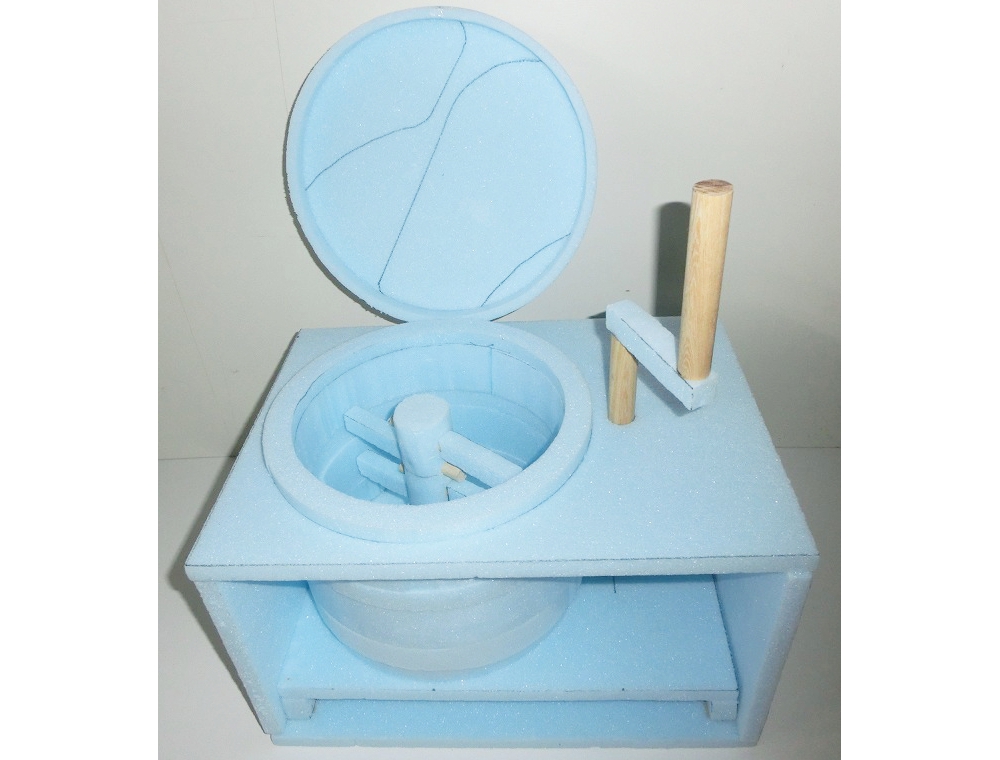

![]() 17班 生ごみ処理機 |
![]() 18班 オムニカート |

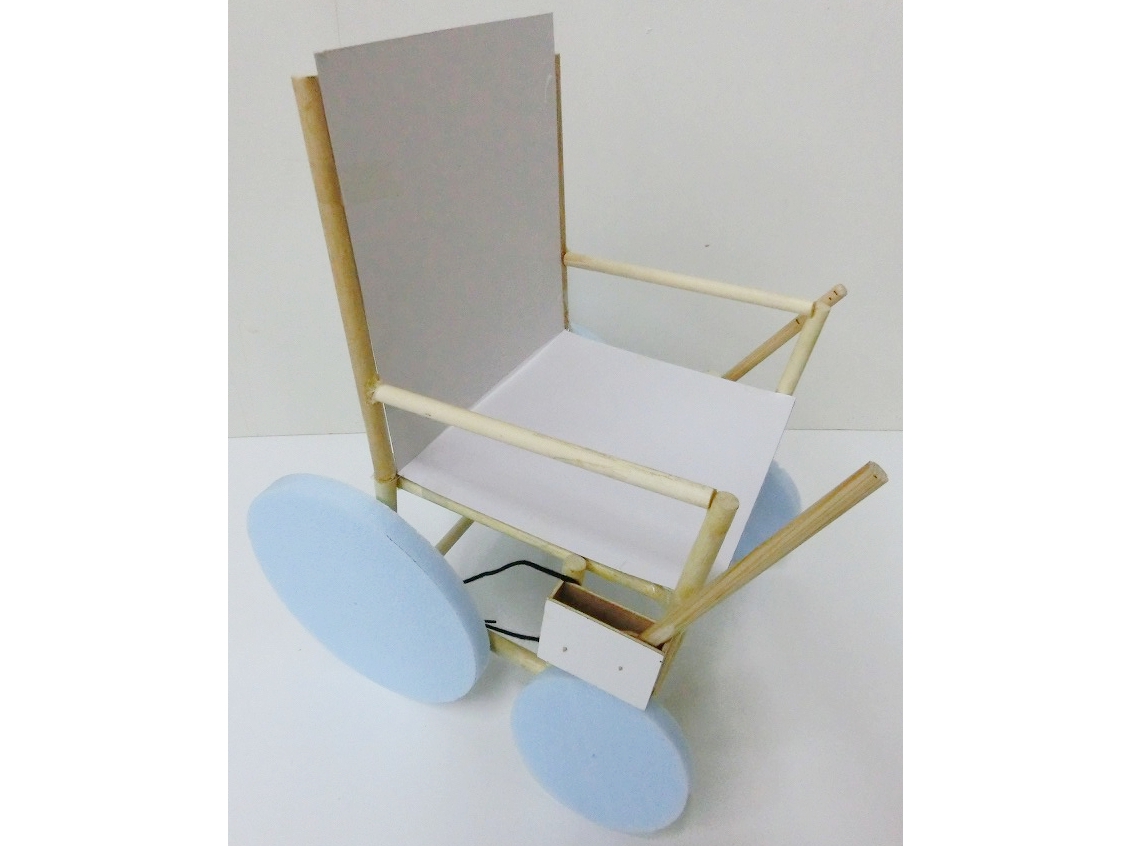

![]() 19班 レバー式車いす(仮題) |
